CASTING BALL VALVE
成分:
规格:
适应症:
产品级别:
批准文号:
CASTING BALL VALVE

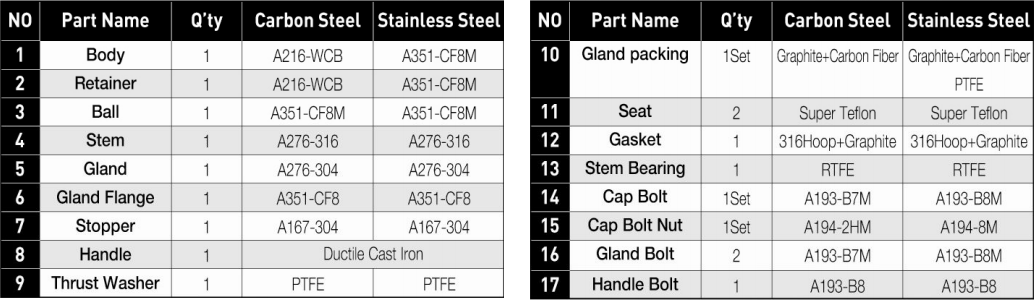

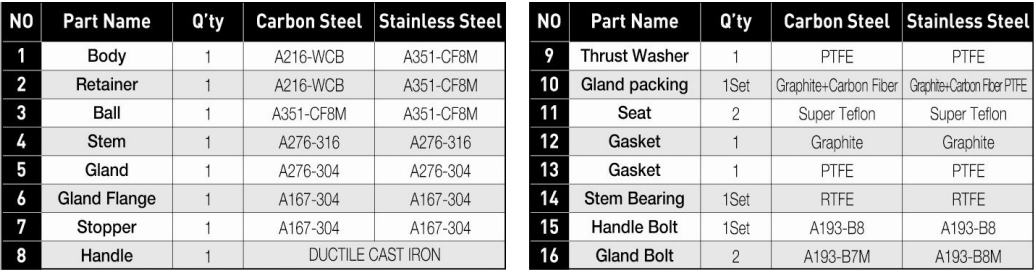

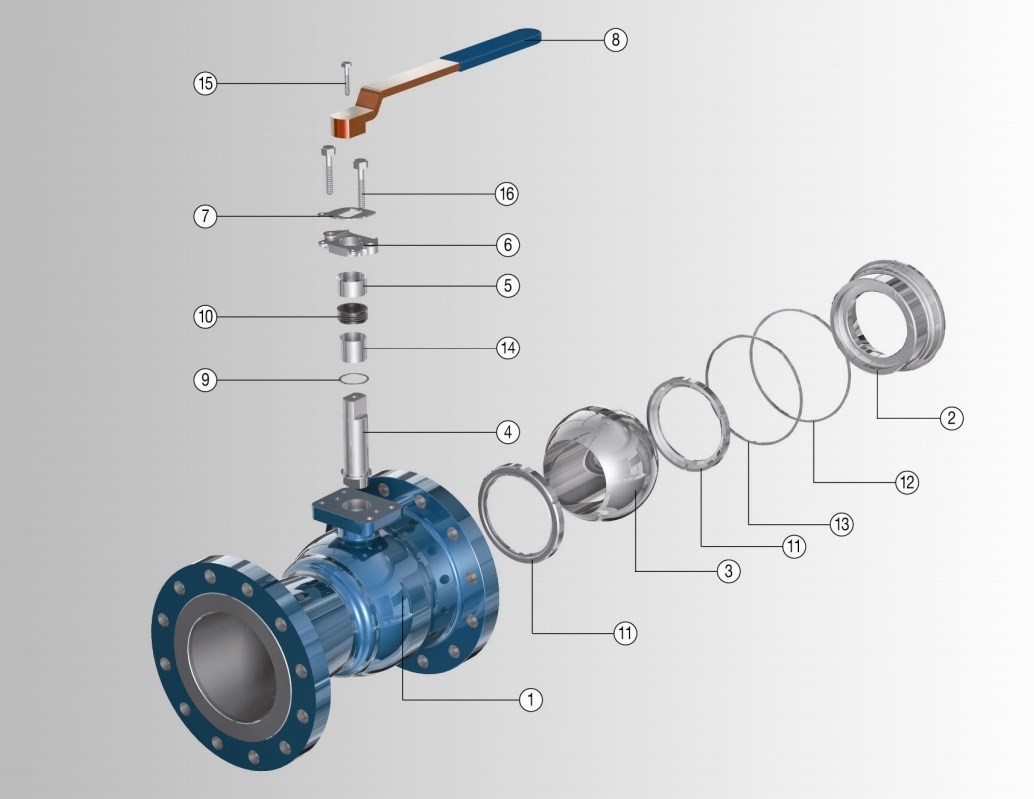

PARTLIST AND STANDARD MATERIAL SPECIFICATIONS


MODEL FB1





MODEL FB2






DESIGN FEATURES




Stem Sealing Design

1

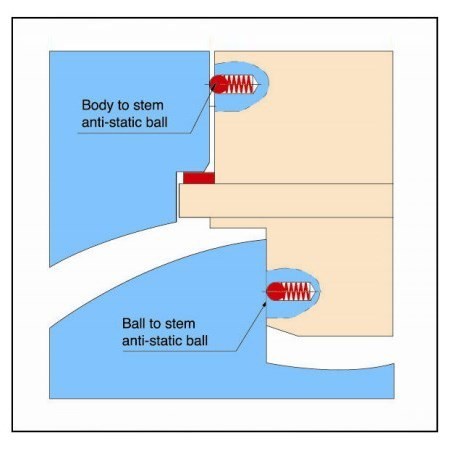

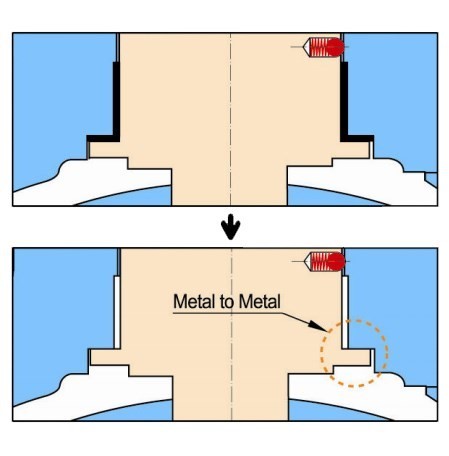

Blowout-Proof Stem and Metal-To-Metal Seal

1

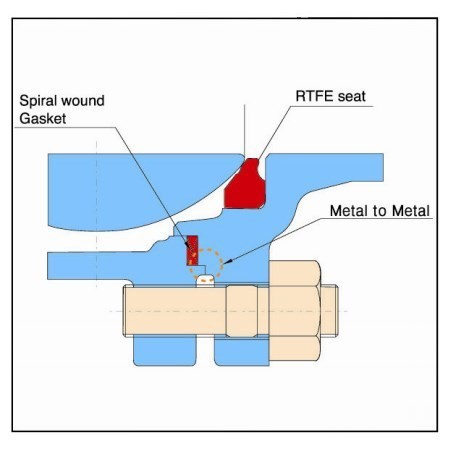

Double Sealing Design and Metal-To-Metal Seal

1


Double Seals at all Joints

1

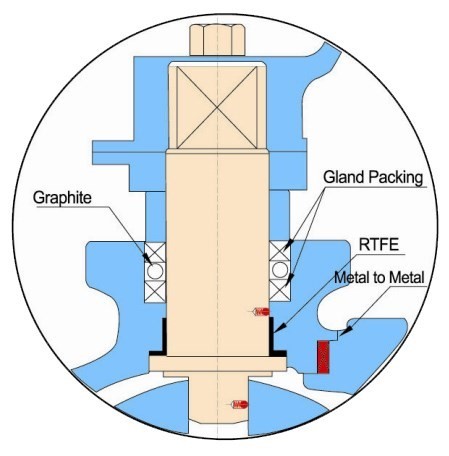

Stem Sealing & Sealant Injection Fitting

1

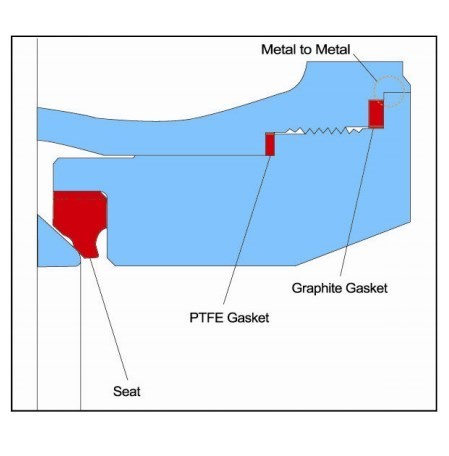

Seat Ring Sealing

1


→ CLICK TO DOWNLOAD JMC_FB[1] FLOATING.PDF
